分享一些无尘车间气流组织设计的经验和技巧

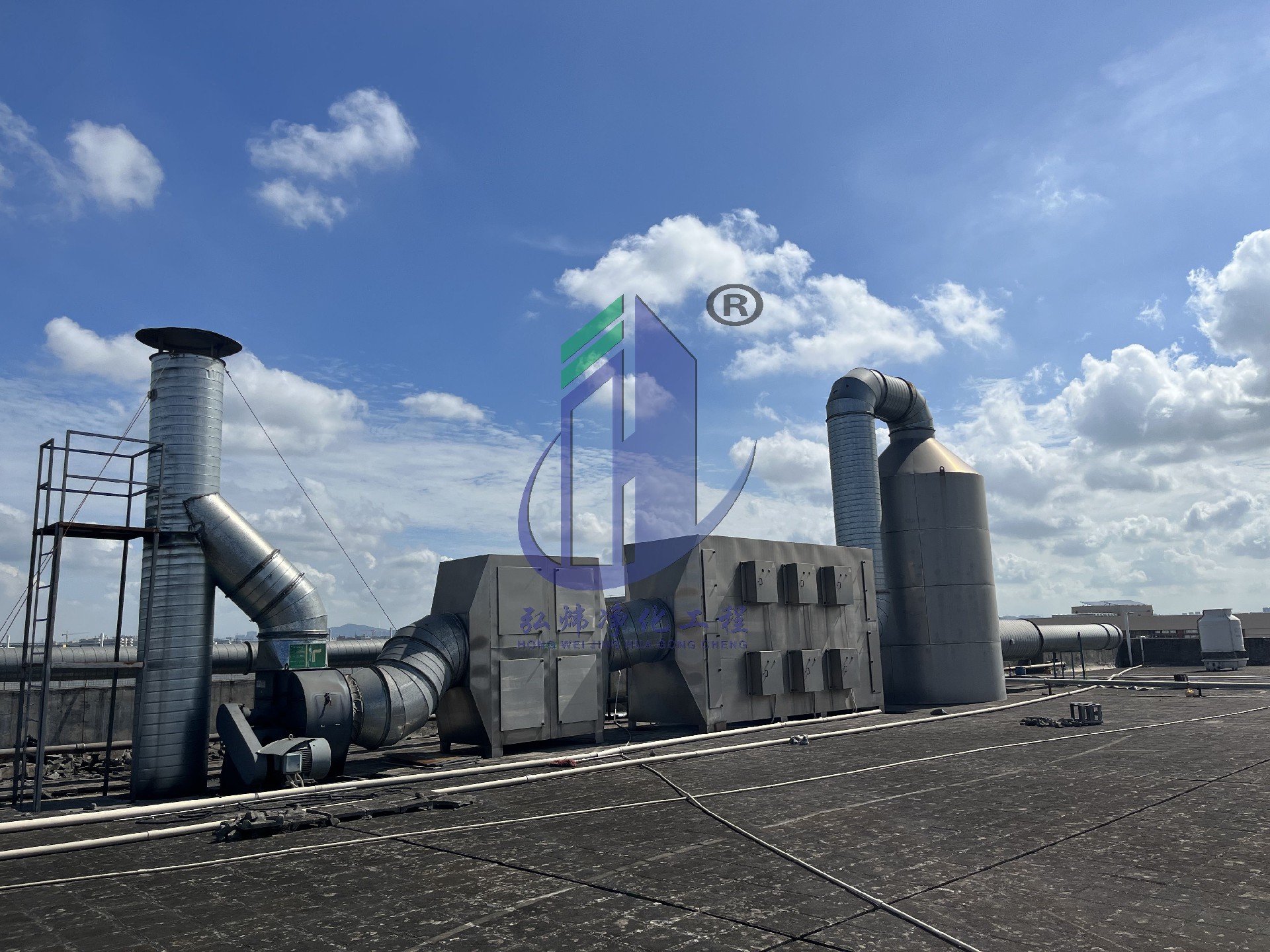

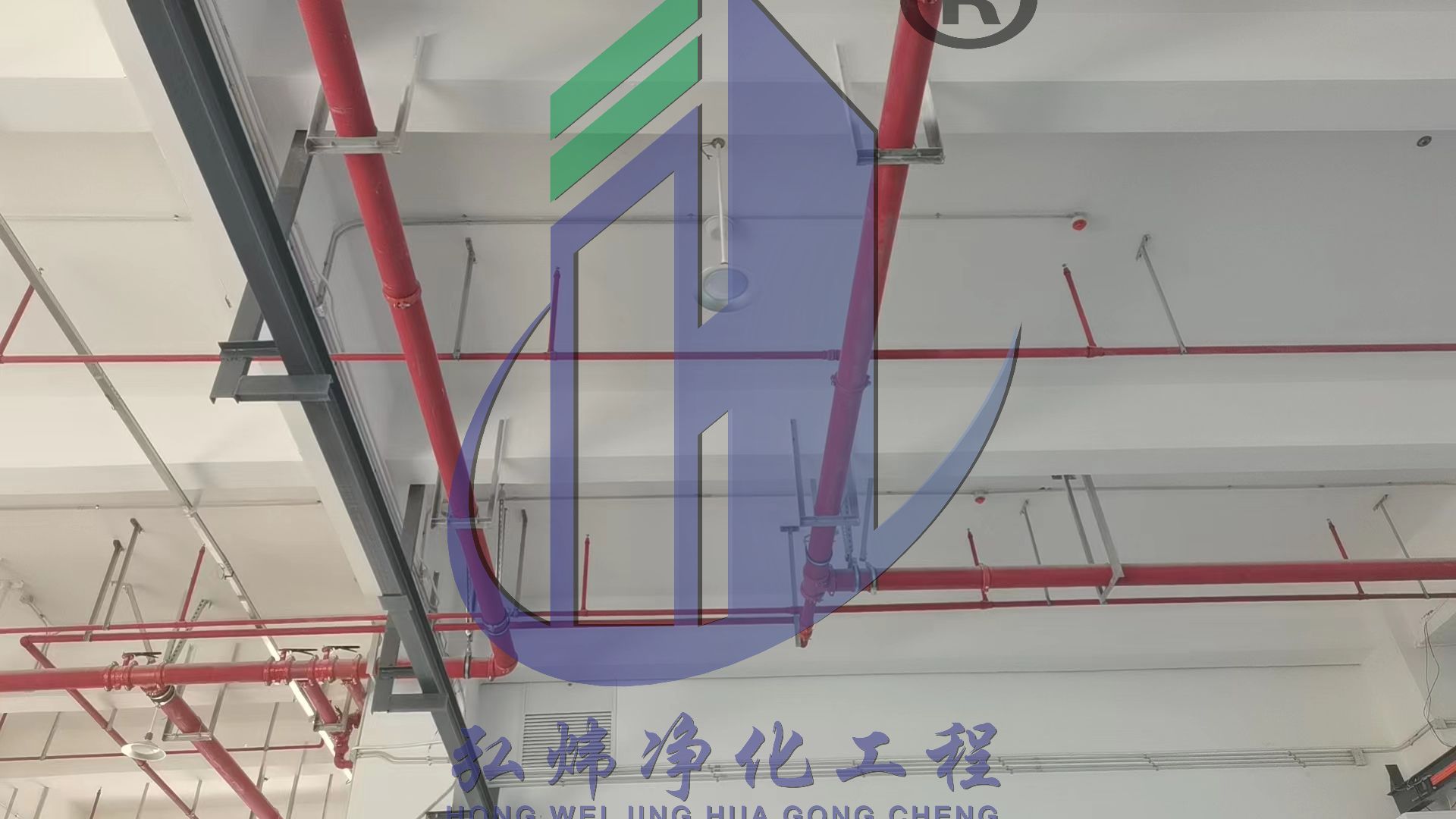

以下是一些无尘车间气流组织设计的经验和技巧: **一、前期规划** 1. 充分了解生产工艺需求: - 在设计气流组织之前,深入了解无尘车间内的生产工艺特点、设备布局以及人员活动情况。不同的生产工艺可能对温湿度、洁净度和气流速度有特定要求,例如电子芯片制造需要极低的颗粒浓度和稳定的气流,而制药车间可能对微生物控制有严格要求。 - 根据生产工艺确定合适的洁净度等级,这将直接影响气流组织的设计方案。 2. 进行详细的现场勘查: - 实地测量车间的尺寸、高度、门窗位置等,评估可能影响气流的障碍物,如柱子、大型设备等。这些因素会影响送风口和回风口的布局以及气流的走向。 - 检查现有通风管道和空调系统的位置和状况,以便在设计新的气流组织时进行合理的整合和优化。 **二、气流组织形式选择** 1. 层流与乱流的结合: - 在一些对洁净度要求极高的区域,可以采用层流(单向流)设计,确保空气以稳定的速度单向流动,迅速带走污染物。而在其他区域,如辅助区域或洁净度要求相对较低的地方,可以采用乱流(非单向流)设计,以降低成本和提高系统的灵活性。 - 例如,在电子芯片制造车间的核心生产区域采用层流,而在物料存储区和办公区采用乱流。 2. 局部净化与整体净化相结合: - 对于一些特定的设备或操作区域,可以采用局部净化装置,如洁净工作台、层流罩等,提供更高的洁净度。这些局部净化装置可以与整体的气流组织系统相结合,提高净化效果。 - 例如,在制药车间的无菌灌装区域设置层流罩,确保药品在灌装过程中不受污染。 **三、送风口和回风口设计** 1. 送风口的布局和类型选择: - 送风口应均匀分布在车间内,避免出现气流死角。对于层流车间,送风口通常布置在天花板上,形成垂直向下的气流;对于乱流车间,可以采用天花板送风口和侧墙送风口相结合的方式,以实现更好的气流混合。 - 根据洁净度要求和气流速度选择合适的送风口类型。高效过滤器风口适用于高洁净度区域,散流器和孔板风口则适用于一般洁净度区域。 - 例如,在电子芯片制造车间的光刻机区域,可以采用高效过滤器风口,确保该区域的颗粒浓度极低。 2. 回风口的位置和数量确定: - 回风口应设置在污染源附近或气流容易聚集的地方,以便快速排出被污染的空气。在层流车间,回风口通常设置在墙壁底部;在乱流车间,回风口可以布置在天花板或侧墙上。 - 根据送风量和气流组织形式确定回风口的数量。确保回风口能够及时排出足够的空气,维持室内的压力平衡和气流循环。 - 例如,在制药车间的称量区域,回风口可以设置在操作台下,以便及时排出粉尘。 **四、气流速度和压力控制** 1. 优化气流速度: - 通过计算和模拟确定合适的气流速度。气流速度过高可能会引起气流的扰动,影响洁净度;过低则可能无法有效地将污染物带走。一般来说,层流车间的气流速度较高,乱流车间的气流速度相对较低。 - 可以采用变频风机或调节风口面积等方式来控制气流速度,以适应不同的生产工艺需求和节能要求。 - 例如,在电子芯片制造车间,可以根据生产设备的散热情况调整气流速度,确保设备在适宜的温度下运行。 2. 维持合理的压力差: - 无尘车间通常采用正压设计,即室内气压高于室外气压,以防止外界污染物进入。通过调节送风量和回风量的比例,可以控制室内的压力。 - 不同区域之间也可能需要保持一定的压力差,以确保气流从洁净度高的区域流向洁净度低的区域。例如,在更衣区和生产区之间应保持适当的压力差,防止污染扩散。 - 安装压力监测设备,实时监测室内的压力变化,以便及时调整气流组织系统。 **五、避免气流短路和涡流** 1. 合理布局设备和障碍物: - 在车间布局设计时,尽量避免设备和障碍物阻挡气流的流动。大型设备应留有足够的空间,以便空气能够顺畅地通过。 - 对于无法避免的障碍物,可以采用导流板或挡风板等措施,引导气流绕过障碍物,避免形成气流短路和涡流。 - 例如,在柱子周围安装弧形导流板,使气流能够平滑地绕过柱子。 2. 优化风口设计: - 送风口和回风口的位置应避免直接相对,防止形成气流短路。可以通过调整风口的角度和位置,使气流能够充分混合和循环。 - 对于一些容易产生涡流的区域,如角落、设备底部等,可以采用特殊的风口设计或增加气流扰动装置,以消除涡流,提高气流组织的效率。 - 例如,在角落处安装小型风扇,增加气流的流动性。 **六、与空调系统的协同设计** 1. 温度和湿度控制: - 气流组织设计应与空调系统的温度和湿度控制相结合。根据生产工艺要求,确定合适的温湿度范围,并通过空调系统进行精确控制。 - 考虑气流对温湿度分布的影响,避免出现局部过热或过冷的情况。可以采用空气处理机组、加湿器和除湿器等设备,调节空气的温湿度。 - 例如,在电子芯片制造车间,需要严格控制温度和湿度,以确保芯片的质量和稳定性。 2. 节能设计: - 优化气流组织和空调系统的运行参数,以降低能源消耗。例如,采用热回收装置、合理利用自然通风、根据生产负荷调整空调系统的运行模式等。 - 定期对气流组织和空调系统进行维护和保养,确保设备的高效运行。清洁过滤器、检查管道密封性、调整风机转速等措施可以提高系统的能效。 - 例如,在夜间或非生产时间,可以降低空调系统的运行功率,节约能源。 总之,无尘车间气流组织设计需要综合考虑生产工艺需求、洁净度要求、设备布局、人员活动等多个因素,通过合理的规划、选择合适的气流组织形式、优化送风口和回风口设计、控制气流速度和压力、避免气流短路和涡流以及与空调系统协同设计等技巧,实现高效、稳定的气流组织,为生产过程提供一个洁净、舒适的环境。同时,不断积累经验,根据实际情况进行调整和优化,以提高气流组织的效果和系统的可靠性。
